Instalación, montaje y puesta en marcha del Centro de Control de Motores Aeroenfriadores “Planta Compresora Baldissera”.

Realizamos la instalación, montaje y puesta en marcha de un nuevo Centro de Control de Motores CCM, que la empresa Transportadora de Gas del Norte S.A. adquirió a Rockwell Automation para ser instalado en la Planta Compresora TGN Baldissera.

El proyecto contemplaba las siguientes tareas realizadas por Aselco SRL:

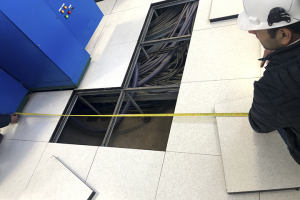

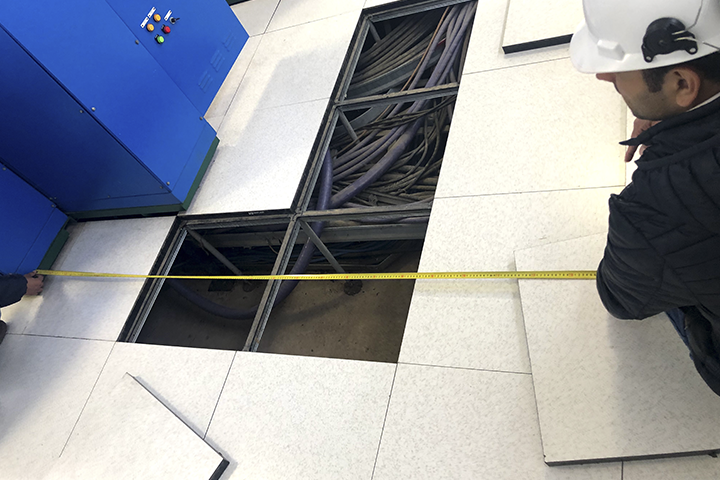

Relevamiento en planta.

Ejecución de Ingeniería de detalle:

• Detalles de la soportería y montaje mecánico.
• Diagrama de conexionado de alimentación de potencia, alimentación de control y comandos desde campo y sala de control.
• Diagrama de arquitectura del sistema de control de planta.
• Diagramas lógicos PLCs de planta .

Manual Operativo del HMI de Planta.

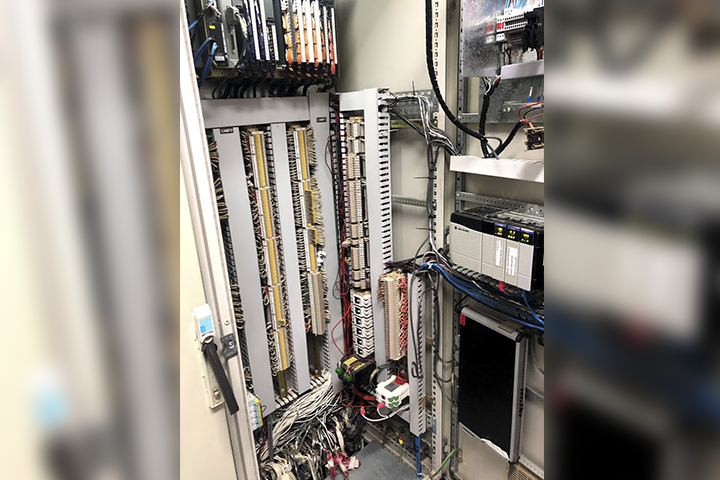

En campo se procedió al desmontaje CCM existente y su cable alimentador, posteriormente se efectuó el montaje nuevo CCM dentro de sala de tableros de edificio usina.

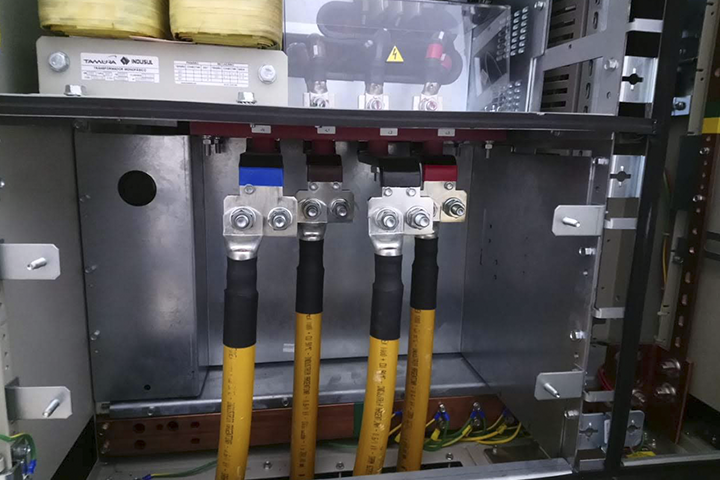

Se realizó el tendido de nuevo cable alimentador CCM formado por 4 cables unipolares de cobre con aislación de PVC 0.6/1.1 kV (IRAM 2278) de 240 mm2 de sección.

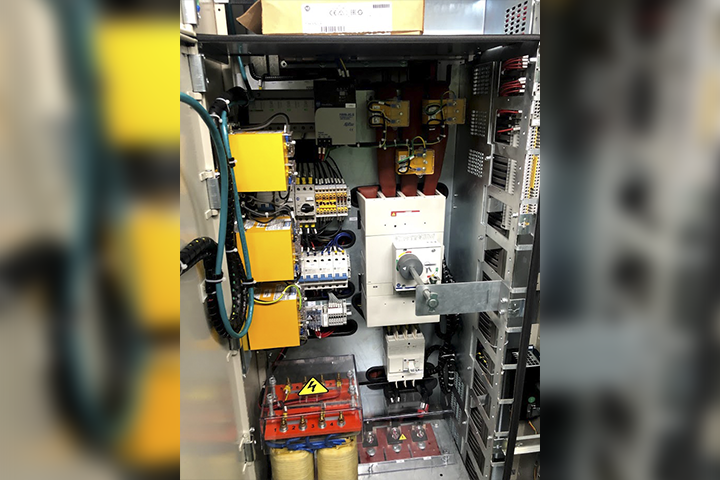

Se ejecutaron las adecuaciones de cableado, desconectando del viejo CCM, los cables de potencia y comando de cada una de las salidas a los motores, el tendido y el conexionado al nuevo CCM. Los cables de comando y señalización al HMI (en sala de control) se reemplazaron por 2 redes de comunicación, para la red de control del STN-PLC una red Data Highway Plus, para la red de datos al HMI de planta, una red Ethernet/IP. Se elaboraron las nuevas pantallas del HMI y se realizó la adecuación de pantallas existentes.

El PLC Control Logix del nuevo panel CCM se programó cumpliendo con el estándar vigente de TGN. Cumpliendo con la resolución SRT 900/15 se ejecutaron las mediciones de corrientes de falla a tierra en el extremo de la carga (aeroenfriadores) y se realizó la regulación de las protecciones, a los efectos de cumplir los tiempos establecidos por la Reglamentación AEA 90364 – Parte 4. Se realizó la emisión de un informe, incluyendo la información del instrumento utilizado, certificado de calibración, valores de corriente de falla a tierra, ajustes de protecciones, indicando el cumplimiento con la normativa.

Finalizada la etapa de montaje y conexionado se realizaron las pruebas y puesta en servicio del CCM y pantallas del HMI, realizando un protocolo para análisis. Una vez realizadas las pruebas y efectuada la puesta en servicio, se entregó la documentación conforme a obra e informes correspondientes.
